Комплект для подключения квартирных станций вертикального размещения с рециркуляции ГВС

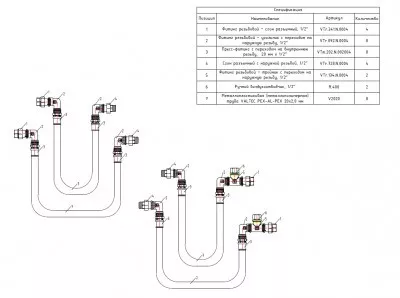

(VT.NM.K.06) Монтажный комплект предназначен для подключения комбинированных квартирных станций с рециркуляцией ГВС с вертикальным размещением отопительного модуля – c артикулом VT.NM.VFR или VT.NM.VPR. В данном комплекте предусмотрено для системы отопления установка двух ручных воздухоотводчиков. Монтажный комплект соответствует рекомендациям монтажа и эксплуатации станций, прописанных в паспорте изделия. Использование монтажного комплекта избегает жесткого соединения от стояка и квартирной станции, которое в свою очередь передает нагрузку от трубопровода на элементы станции.Комплект представляет собой набор фитингов и трубопровода. На концах предусмотрены разъемные резьбовые сгоны, которые облегчают монтаж подключения квартирной станции. Резьба присоединений к стоякам внутренняя 1/2".Пример применение монтажного комплекта 6
Уважаемые проектировщики! При проектировании линий рециркуляции ГВС примите во снимание следующие рекомендации: 1) минимальный расход теплоносителя через одну квартиру должен составлять не менее 0,03 м куб./ч; 2) оптимальная длина трубопровода рециркуляции – не более 12 м (при необходимости увеличивать длину трубопровода следует проверить на соответствие гидравлические характеристики системы рециркуляции ГВС и рабочую точку насоса); 3) при подборе насоса учитывайте увеличение общего циркуляционного расхода при обеспечении рециркуляции в системе.Принципиальная схема рециркуляции:Внимание: в состав квартирных станций с рециркуляцией ГВС не входят гасители гидроударов и редукторы давления системы ГВС и ХВС. Данные изделия необходимо установить в квартирном узле после отвода на систему рециркуляции ГВС. Рекомендуется использовать редукторы давления VT.087 и гасители гидроударов VT.CAR19.
